AutoCAD 2000 — Fundamentos



Roteiro de aulas práticas
Parte I — Dados essenciais
Sumário:

Adequação do ambiente de trabalho
Comandos de desenho
Exercício 1
Sistema de coordenadas e ferramentas de precisão
Exercício 2
Comandos de edição
Criação e edição de textos
Níveis de trabalho
Comandos de visualização
Dimensionamento de desenho
Exercício 3
Impressão de um desenho
Bibliografia

Adequação do ambiente de trabalho

A área de trabalho do AutoCAD é praticamente ilimitada e os gráficos são construídos com base em medidas reais.  No momento da impressão ou plotagem é que se determina a escala de medidas na qual se deseja a edição do desenho.
Antes de iniciar um desenho é conveniente ajustar alguns parâmetros do AutoCAD referentes à área de desenho, unidades de trabalho e opções de Grid e Snap.

Área de desenho – A área gráfica de desenho do AutoCAD apresenta em sua abertura inicial 420 x 297 unidades de medidas, respectivamente, nos eixos X e Y do plano de coordenadas cartesianas.  As unidades limites dessa área de desenho podem ser alteradas segundo a conveniência do usuário através do comando Format / Drawing Limits. O tamanho da área de trabalho geralmente é determinado em função do tamanho do desenho a ser elaborado.
Para alocar a área de trabalho às novas dimensões especificadas deve-se acionar o comando Wiew / Zoom / All.

Unidades de trabalho – O comando Format / Units permite definir o tipo de unidade de medida a ser utilizado em comprimentos e ângulos, o grau de precisão e a direção do ângulo zero. A tecla de função F6 liga e desliga o contador de coordenadas.

Grid – Apresenta uma malha de pontos na tela e serve apenas como referência no desenho. Os pontos podem ter valores de espaçamentos diferentes tanto no eixo X como no Y. O comando Tools / Drafting Settings abre a caixa de diálogo para modificação de parâmetros. O grid pode ser ligado e desligado através da tecla F7 ou da barra de Status.

Snap – Faz com que o cursor realize movimentos rápidos e em determinados pontos da área gráfica. Opção que pode ser utilizada para desenhos de precisão aliados à rapidez de execução. O Snap é ligado e desligado com a tecla F9 ou pela barra de Status.

Comandos de desenho

Os comandos de desenho podem ser acessados a partir do menu Draw ou da barra de ferramentas Draw ou digitando o nome do comando no prompt.

ac1_img01
Line desenha linhas simples:
ac1_img02

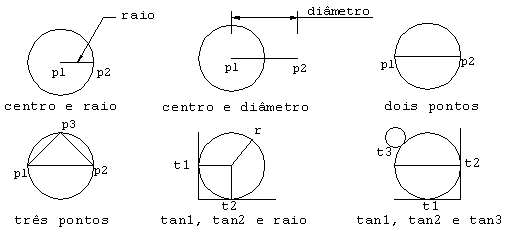

Circle desenha círculos de seis modos diferentes:
ac1_img03

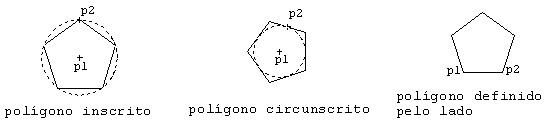

Polygon desenha polígonos de 3 a 1024 lados. A entidade polígono é um polilinha fechada:
ac1_img04
Rectangle desenha retângulos definidos por dois pontos em diagonal na tela:
ac1_img05
Ellipse desenha elipses definidas pelo eixos e distância ou pelo centro e eixos. Também desenha arco elíptico:
ac1_img06

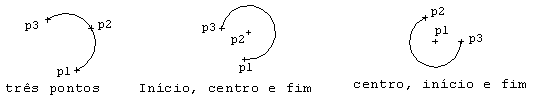

Arc desenha arcos através de vários métodos. Excetuando o método de criação por três pontos, os demais são gerados no sentido anti-horário em relação ao ponto inicial.
ac1_img07
Polyline desenha uma seqüência contínua de linhas e arcos, formando uma única entidade.
ac1_img08
Point desenha um ponto utilizado como referência a uma determinada posição ou coordenada. O estilo e tamanho do ponto pode ser modificado através do menu Format / PointStyle.
ac1_img09
Hatch preenche uma área com um padrão de hachura. O processo de seleção de entidades a serem hachuradas pode ser através de um clique do mouse em figuras fechadas ou seleção de entidades fronteiras em figuras abertas.
ac1_img10

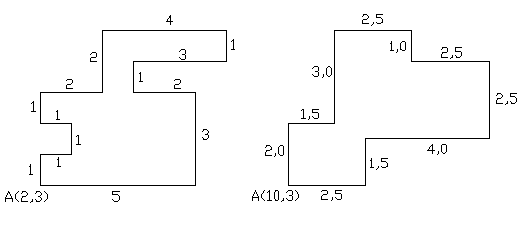

Exercício 1:

Desenhar as figuras abaixo utilizando o comando Line e ativando as opções de Grid, Snap e Ortho. Ajustar a área de desenho para os limites 20 x 15.

ac1_img11

Sistema de coordenadas e ferramentas de precisão

O AutoCAD utiliza o sistema coordenadas cartesianas para localizar ou inserir pontos na área gráfica. Esses pontos podem ser introduzidos utilizando-se coordenadas cartesianas absolutas, cartesianas relativas ou polares relativas. O AutoCAD denomina esse sistema de WCS (World Coordinate System) ou sistema global de coordenadas.

Coordenadas cartesianas absolutas  - um ponto pode ser inserido no sistema de coordenadas clicando-se com o mouse na janela gráfica ou digitando-se os  valores de X e Y.  A coordenada X descreve a medida no plano horizontal e a Y na vertical.
Exemplo:
Command: line
Specify first point: 2,3
Specify next point or [Undo]: 6,5

ac1_img12

Coordenadas cartesianas relativas – um novo ponto é inserido em relação às coordenadas do último ponto fornecido. A posição do próximo ponto em relação ao anterior deve ser precedido do símbolo @.
Exemplo:
Command: line
Specify first point: 2,3
Specify next point or [Undo]: @4,2

ac1_img13

Coordenadas polares relativas – para inserção do próximo ponto é dada a distância em relação ao último ponto e o ângulo de inclinação precedido do símbolo < (menor que). A direção padrão dos ângulos de valores positivos é no sentido anti-horário.
Exemplo:
Command: line
Specify first point: 2,3
Specify next point or [Undo]: @4.47<26.5651

ac1_img14
(Correção: Lê-se 26.5651º em vez de 60º.)

Ferramentas de precisão

O Object Snap (OSNAP) força o posicionamento do cursor em pontos específicos de uma entidade. Através do Object Snap pode-se selecionar com precisão o ponto médio ou o ponto final de uma linha ou o centro de um círculo, por exemplo.  Segue-se o conjunto de opções do comando OSNAP contidos na barra de ferramentas:

ac1_img15

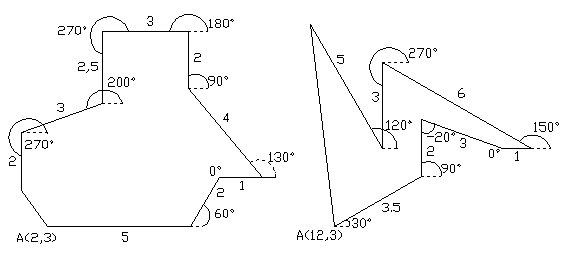

Exercício 2:

Fazer os desenhos abaixo utilizando o comando Line e as coordenadas absolutas, relativas e polares:

ac1_img16

Comandos de edição

Os comandos de edição podem ser acessados a partir do menu Modify ou da barra de ferramentas Modify ou digitando o nome do comando no prompt.

ac1_img17

Erase remove os objetos selecionados.

Métodos de seleção:  Para selecionar um objeto basta posicionar o cursor em cima dele e clicar no botão do mouse. A entidade ou o objeto apresenta linhas pontilhadas, significando que se acha selecionado. Para finalizar o processo de seleção, deve ser pressionada a tecla Enter.
Para selecionar um conjunto de objetos pode ser utilizada a opção Window ou Crossing. A opção Window seleciona objetos que estejam totalmente contidos numa janela. A janela é traçada da esquerda para a direita.
A opção Crossing seleciona objetos que estejam totalmente contidos numa janela e os que tenham parte de suas entidades dentro da janela. A janela é traçada da direita para a esquerda.

Move move ou transfere os objetos de uma posição para outra.

Copy faz cópia simples ou múltipla de uma ou mais entidades.

Rotate rotaciona ou gira os objetos selecionados.

Scale amplia ou reduz o tamanho dos objetos selecionados.

Trim corta ou apara linhas que se interseccionam.

Mirror gera o espelhamento de entidades. Na criação de desenhos simétricos, pode-se desenhar apenas a metade e a outra metade ser espelhada para se obter o desenho completo.
Exemplo:
ac1_img18

Stretch estica ou encurta partes de um objeto, mantendo as conecções com as partes não selecionadas. Os objetos devem ser selecionados pelo método Crossing.

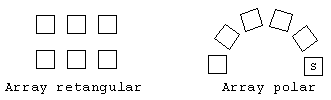

Array gera cópias múltiplas de modo ordenado retangular (em linhas e colunas) ou polar (em torno de eixo).
Exemplos:
ac1_img19

Break apaga parte de uma entidade.

Exemplo:
ac1_img20
Extend estende uma entidade até encontrar um objeto limite ou fronteira.

Fillet faz concordância ou arredondamento de cantos entre entidades gráficas, a partir da definição de um raio de concordância.

Exemplos:
ac1_img21

Chamfer cria chanfros entre dois segmentos de linhas ou em polilinhas com distância ou ângulo determinado.

Exemplo:
ac1_img22

Offset cria uma cópia paralela à entidade selecionada a uma distância especificada.

Exemplo:
ac1_img23

Explode separa objetos compostos como polilinhas, retângulos, polígonos, blocos, em entidades que os compõem. O objeto transformado pode perder algumas das propriedades do objeto original. Uma polilinha que contém certa espessura,  por exemplo, ao acionar o comando explode as entidades resultantes perdem a densidade.

Criação e edição de textos

O autoCAD dispõe de dois modos de representação de textos no desenho: Texto de linha única (Single Line Text) e texto de múltiplas linhas (Multiline Text).

Single Line Text (command dtext) – insere o texto dinamicamente. Cada linha digitada representa uma entidade. Geralmente utilizado para escrever nomes de cômodos, janelas, portas, etc.

Multiline Text (command mtext) – permite escrever texto de múltiplas linhas. A partir de dois pontos clicados na tela é aberta uma caixa de diálogo para inserir o texto, podendo modificar suas características como fonte, altura, estilo, cor, etc.

Edit Text (command ddedit) – edita o texto existente para permitir a modificação.

Níveis de trabalho

Níveis de trabalho são camadas superpostas organizadas e gerenciadas pelo comando Layer. Em desenhos de arquitetura, por exemplo, podem ser definidas camadas distintas cada qual com características próprias para representar paredes, portas, janelas, mobiliário, cotas, etc.
O comando Layer permite criar e gerenciar propriedades dos níveis de trabalho.

Comandos de visualização

Os comandos de visualização facilitam a observação do desenho de diferentes formas. O menu Wiew reúne um conjunto de opções que tratam da visualização do desenho.

ac1_img24

Os  comandos do grupo Zoom ampliam ou reduzem a visualização das entidades de maneiras ligeiramente variadas entre si;
Realtime amplia ou reduz o desenho de acordo com o movimento do cursor na tela;
Pan Realtime movimenta a “folha” do desenho segundo o deslocamento do mouse na tela.

Dimensionamento de desenho

ac1_img25

A dimensão exibe as medidas ou distâncias entre entidades. Um dimensionamento, basicamente, compõe-se de três partes:
Linhas de chamada que iniciam no objeto que está sendo dimensionado até a linha de cota;
Linhas de cota que mostra a direção da cota;
Texto da cota que indica o valor da cota.

O comando Leader gera uma linha guia associada a anotações ou observações referentes a uma entidade do desenho.

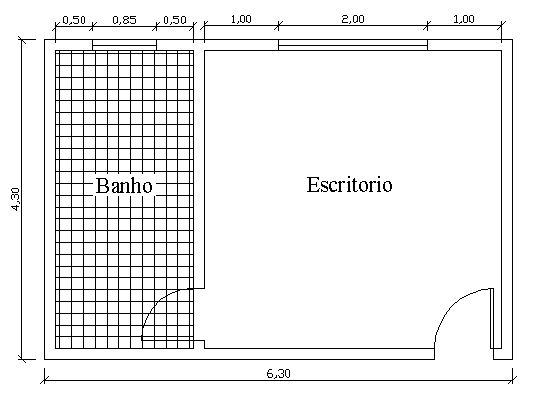

Exercício 3:

Fazer o desenho da seguinte sala:

ac1_img26

Sequência de execução:

  1. Ajustar os limites da área de desenho para 30 x 20
  2. Criar os Layers:  Paredes, Janelas, Portas, Textos, Hachura e cotas
  3. Desenhar as paredes (larg. 0,15 m) e aparar as arestas
  4. Desenhar as janelas e as portas (Porta principal: 0,80 m. Porta do banheiro: 0,70 m. Espessura: 0,04 m. Dist. parede: 0,10 m)
  5. Inserir os textos (alt.0.2) e a hachura (padrão Net, escala 0.05)
  6. Antes de cotar o desenho, definir um estilo (caixa “Dimension Style Manager”) e na guia Fit no campo “Scale for Dimension Features” digitar a escala de 0.05
  7. Para cotar as linhas, utilizar os comandos Linear e Continue

Impressão de um desenho

O autoCAD pode imprimir o desenho utilizando uma impressora ou um ploter. O desenho pode ser impresso a partir da área de criação e edição do desenho – Model space (ambiente em que é criado e editado o desenho) ou de Layouts – Paper space (ambiente utilizado para preparar o desenho para impressão). As guias localizadas na parte inferior da área gráfica permitem alternar entre o Model space e os Layouts existentes. No espaço do modelo manipulam-se entidades de desenho, enquanto que no espaço do papel trabalha-se com janelas de visualização, definindo-se a aparência do desenho a ser impresso.

Para imprimir via impressora
Selecione no menu File a opção Page Setup.... É aberta a caixa de diálogo “Page Setup – Model”.
Escolha a guia Plot Device. No quadro “Plotter configuration” ative a impressora. Na guia Layout Settings, quadro “Paper size and paper units”, escolha o formato do papel A4. No quadro “Plot area” marque o botão Display, para imprimir a imagem que aparece na tela, e em “Plot options” desmarque todas as caixas de verificação.

Vistas de um desenho
Uma vista de desenho é um detalhe ou uma determinada área do desenho que pode ser criada e impressa de modo separado. Para criar um vista selecione no menu View a opção Named Views.... Na caixa de diálogo “View” clique no botão New... e na janela “New View” digite um nome na caixa “View name:” e, em seguida, marque a caixa “Define window” e clique no botão à direita com a estampa de uma seta, denominado Define View Window. Selecione o detalhe colocando-o dentro de uma janela através do arrasto do mouse e depois feche as janelas que se encontram abertas.
Para imprimir o detalhe definido, selecione a opção Plot... do menu File. No quadro “Plot Settings” marque a opção View e selecione o nome da vista na caixa de listagem ao lado. No quadro “Plot options” desmarque a opção “Plot with plot styles” e, se desejar centralizar o desenho na página, marque também a opção “Center the plot” no quadro “Plot offset”.
Para exibir a vista a ser impressa clique no botão Full preview”.

Layout de impressão
O Layout é uma ferramenta que permite criar vários paper spaces num mesmo arquivo de desenho com configurações distintas. Pode-se criar layouts a ser impressos e viewports (portas de visualização) do modelo desenhado.
Ao selecionar a guia Layout1, por exemplo, o sistema entra no ambiente Paper space (espaço do papel) e na barra de Status a função Model muda para Paper.
No menu File ao escolher a opção Page Setup..., surge a janela de mesmo nome. Para salvar o Layout para posterior utilização deve-se proceder como segue:
No quadro “Page setup name” clique no botão Add... e na janela seguinte digite um nome na caixa “Page new setup name” e clique em OK. No quadro “Plot option” da guia Layout Settings marque apenas a opção “Plot object lineweights”. No quadro “Plot area” marque a caixa Layout e dê OK.
Para imprimir selecione a opção Plot... no menu File. Certifique-se das marcações realizadas anteriormente e verifique a impressão clicando no botão Full Preview....

Bibliografia

  • LIMA JUNIOR, Almir Wirth. Autocad 2000 2D & 3D. Rio De Janeiro : Book Express, 2000. ix, 260p.
  • YAMAMOTO, Arisol S. S. Tsuda. Curso de AutoCAD 2000 básico. São Paulo : Makron Books, 2000. 2v.
  • SOUZA, Antonio Carlos de et al.AutoCAD 2000 : guia pratico para desenhos em 2D. Florianopolis : Ed. da UFSC, 2000. 357p.
