Sofá de dois lugares

Line (para definir o corpo ou as linhas externas)

1. Digitar @1760,0
2. Digitar @0,880
3. Digtar @-1760,0
4. Digitar C

Offset (para criar os braços e o encosto)

1. Digitar 200
2. Selecionar a linha vertical esquerda
3. Indicar lado para cópia
4. Selecionar a linha vertical direita
5. Indicar lado para cópia
6. Selecionar a linha horizontal superior
7. Indicar lado para cópia

Trim (aparar as extremidades excedentes)

Offset (para desenhar as almofadas)

1. Digitar 680
2. Selecionar a linha interna do braço
3. Indicar lado para cópia

Sofá de três lugares

Rectangle (para desenhar o corpo ou as linhas externas)

1. Digitar @2300x880

Explode (para separar o objeto retângulo que é uma polilinha em quatro linhas ou entidades) .

1. clicar na linha que forma o retângulo e dar enter

Offset (para criar os braços e o encosto)

1. Digitar 200
2. Selecionar a linha vertical esquerda
3. Indicar lado para cópia
4. Selecionar a linha vertical direita
5. Indicar lado para cópia
6. Selecionar a linha horizontal superior
7. Indicar lado para cópia

Offset (para desenhar as almofadas)

1. Digitar 633 (tamanho de cada almofada)

Armário

Rectangle (para desenhar o módulo armário)

1. Digitar @800 x 600

            Line (para desenhar a linha diagonal)

1. Localizar Endpoints, clicando neles

Mesa redonda

Circle (para desenhar a mesa redonda)

1. Digitar 600 (raio)

Mesa oval

Ellipse (para desenhar a mesa oval)

1. Digitar C (Center)
2. Digitar @0,1100
3. Digitar @525,0

Cadeira

Rectangle (para desenhar o assento com vértices arredondados)

1. Digitar F
2. Digitar 20
3. Marcar um ponto qualquer na tela
4. Digitar @380,400

Rectangle (para desenhar os braços da cadeira)

1. Digitart F
2. Digitar 0
3. Localizar Endpoint inferior direito do assento
4. Digitar @-200,-40

Move (para colocar o braço na posição correta)

1. Selecionar braço
2. Marcar base point (Endpoint inferior esquerdo da linha do braço)
3. Second point, digitar @-60,-30

Line (para desenhar o suporte do braço)

1. Localizar Endpoint superior direito do braço, não clicar
2. Movimentar o cursor na horizontal e ao ser ativado o modo polar de 180º digitar 80
3. Clicar no botão Snap to Perpendicular (Object Snap)
4. Localizar Perpendicular da linha do assento

Offset (para desenhar uma linha paralela)

1. Digitar 25
2. Selecionar o suporte do braço
3. Indicar lado para cópia

            Mirror (para fazer uma cópia espelhada do suporte do braço)

1. Selecionar o braço-suporte (janela window)
2. Localizar Midpoint da linha vertical do assento, clicar
3. Localizar Midpoint da outra linha vertical do assento, clicar

Linhas construtivas para auxiliar no desenho da estrutura do encosto.

1ª linha construtiva

1. Ray
2. Localizar Endpoint superior da linha vertical à direita, não clicar
3. Deslizar cursor na vertical e ao aparecer 270º, digitar 25
4. Digitar @25,0

2ª linha construtiva
(Repetir procedimento anterior, localizando o Endpoint inferior)

Cópias das linhas construtivas
Offset (para predefinir a estrutura do encosto)

1. Digitar 142.5
2. Selecionar 1ª linha construtiva e clicar abaixo
3. Selecionar 2ª linha construtiva e clicar acima

Arc (para desenhar a estrutura do enconsto da cadeira)

1. Digitar CE (Center)
2. Localizar  e clicar no Midpoint da linha vertical à esquerda do assento
3. Localizar e clicar no Endpoint da linha construtiva inferior
4. Localizar e clicar no Endpoint da linha construtiva superior

Offset (para desenhar a espessura do encosto)

1. digitar 50
2. Selecionar o arco
3. Clicar à direita do mesmo

Fillet (para criar arco de concordância entre as interseções).

1. Digitar R
2. Digitar 5

Enter (o mesmo que clicar em Fillet).

1. Clicar na linha construtiva superior.
2. Cicar na linha do arco localizada à esquerda.

Enter (o mesmo que clicar em Fillet).

1. Clicar na linha construtiva inferior.
2. Clicar na linha do arco localizada à esquerda.

Repita o procedimento realizado com o comando Fillet para a linha do arco à direita, clicando no trecho da linha construtiva localizado entre as linhas dos arcos .

Trim (aparar a linha do arco e as linhas construtivas)

Posicionando as cadeiras na mesa redonda

Move (para posicionar a cadeira na mesa à direita)

1. Selecionar entidades que compõem a cadeira (janela window)
2. Localizar Midpoint da linha vertical do assento, não clicar
3. Movimentar o cursor para a esquerda e ao aparecer 180º, digitar 60
4. Clicar no botão Snap to Quadrant (object Snap)
5. Selecionar Quadrante direito do círculo, clicar

Array (para fazer cópias ordenadas em torno de uma circunferência)

1. Selecionar a cadeira (janela window), enter
2. Digitar P (polar)
3. Clicar no botão Snap to Center (Object snap)
4. Localizar Center do círculo, enter
5. Digitar 4 (objects)
6. Confirmar 360º  e Y

Criando um bloco da cadeira

Make block para criar um bloco das entidades que compõem a cadeira)

1. Name: Cadeira
2. Clicar no Botão Select objects
3. Selecionar entidades da cadeira (janela window)
4. Clicar no Botão Pick point
5. Clicar no botão Snap to Quadrant
6. Localizar Quadrante direito do círculo (mesa), clicar
7. Clicar no botão OK da caixa de diálogo.

Posicionando as cadeiras na mesa oval

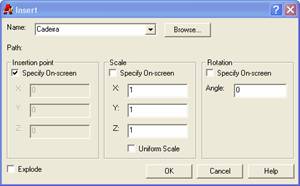

Insert block (para inserir ou alinhar uma cadeira à mesa)

1. Clicar no botão OK
2. Clicar no botão Snap to Quadrant
3. Localizar e clicar no Quadrante direito da elipse (mesa)

1. Selecionar a cadeira
2. Localizar Endpoint superior da linha vertical esquerda, clicar
3. Digitar @0,700

Rotate (para rotacionar a cadeira)

1. Selecionar a cadeira copiada
2. Localizar Endpoint inferior da linha vertical esquerda, clicar
3. Digitar 15

Mirror (para obter uma cópia espelhada da cadeira  para o mesmo lado da mesa)

1. Selecionar a cadeira inclinada
2. Clicar no botão Snap to Quadrant
3. Localizar Quadrante direito da mesa, clicar
4. Clicar no botão Snap to Quadrant
5. Localizar Quadrante esquerdo da mesa, clicar
6. Confirmar N

            Mirror (para posicionando as cadeiras do outro lado da mesa – cópia espelhada)

1. Selecionar as três cadeiras que estão no lado direito
2. Clicar no botão Snap to Quadrant
3. Localizar Quadrante superior da mesa, clicar
4. Clicar no botão Snap to Quadrant
5. Localizar Quadrante inferior da mesa, clicar
6. Confirmar N

Estações de trabalho

Polygon (para desenhar o módulo central da mesa tipo “L”).

1. Digitar 4 (lados)
2. Digitar E (edge para o desenho partir de um vértice)
3. Marcar um ponto na tela (será o primeiro vértice do quadrado)
4. Digitar @800,0 (800 mm de lado)

Chamfer (para fazer um chamfro de 200 mm no vértice superior direito)

1. Digitar D (para digitar a distância)
2. Digitar 200 (para as duas distâncias de chanfro, Dist1 e Dist2)
3. Enter
4. Selecionar a linha superior e depois a linha vertical direita do polígono

Rectangle (para desenhar um dos módulos que compõe a mesa)

1. Localizar Endpoint esquerdo da linha superior, clicar
2. Digitar @600,800

Rectangle (para desenhar o outro módulo da mesa)

1. Localizar Endpoint direito da linha inferior, clicar
2. Digitar @800,600

Posicionando a cadeira na estação de trabalho

Insert block (para inserir ou posicionar a cadeira na escrivaninha)

1. Clicar no Botão OK
2. Digitar R (Rotate)
3. Digitar 45 (anglo de rotação de 45º)
4. Localizar e ckicar no Midpoint do chanfro

Composição de quatro estações de trabalho

Line (para traçar o limite das divisórias)

1. Localizar e clicar no Endpoint do vértice superior esquerdo da estação de trabalho
2. Digitar @-50,0
3. Enter

Enter (o mesmo que clicar em Line)

1. Localizar e clicar no Endpoint do vértice inferior direito da estação de trabalho
2. Digitar @0,-50
3. Enter

Array (para obter cópias ordenadas)

1. Selecionar a estação de trabalho (janela window)
2. Digitar P (polar)
3. Localizar Endpoint da linha divisória superior, não clicar
4. Localizar Endpoint da linha divisória inferior, não clicar
5. Movimentar o cursor para a esquerda até aparecer o prolongamento ou o cruzamento das duas linhas e então clicar
6. Digitar 4 (itens)
7. Confirmar anglo 360º  e Y (rotação)

Hachuramento do interior da divisória das estações de trabalho

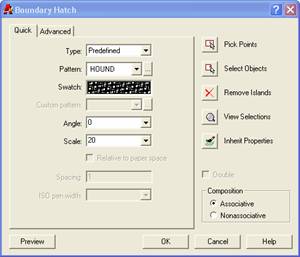

Hatch (para hachurar o interior das linhas divisórias)

1. Na caixa de diálogo, selecionar em Pattern: Hound
2. Digitar 20 na caixa Scale
3. Clicar no botão Pick points
4. Clicar no interior da área a ser hachurada
5. Enter
6. Clicar no Botão OK

Mesas de trabalho

1ª mesa de trabalho

Rectangle (para acrescentar um no módulo à mesa desenhada anteriormente)

1. Localizar Endpoint da aresta direita inferior, clicar
2. Digitar @800,1200

Explode (para decompor a entidade retângulo).

1. Selecionar o retângulo recém desenhado, enter

Erase (para apagar a linha superior da entidade explodida)

1. Selecionar a linha superior do retângulo
2. Enter

Fillet (para desenhar um arco unindo as duas linhas verticais)

1. Selecionar uma linha vertical e depois a outra

Posicionando as cadeiras de atendimento

1ª cadeira de atendimento

Insert block (para posicionar a primeira cadeira de atendimento)

1. Clicar no botão OK
2. Localizar o Endpoint da aresta inferior direita, não clicar
3. Movimentar o cursor para cima até aparecer 90º, digitar 300

2ª cadeira de atendimento
Copy (para copiar a cadeira posicionada)

1. Selecionar a cadeira posicionada
2. Localizar e clicar
3.  no Endpoint da linha superior esquerda da cadeira
4. Digitar @0,600

2ª mesa de trabalho
(copiar a mesa anterior e modifica-la)

Copy (para copiar a 1ª mesa)

1. Selecionar a 1a mesa e as cadeiras (janela window)
2. Localizar e clicar no Endpoint esquerdo da linha inferior da mesa
3. Marcar um ponto para a cópia

Stretch (para aumentar ou esticar o módulo de atendimento da mesa)

1. Selecionar apenas as linhas verticais e o arco da mesa (janela crossing)
2. Clicar no botão Snap to quadrant
3. Localizar e clicar no Quadrante superior do arco
4. Digitar @0,800

Copy (para acrescentar um módulo em forma de retângulo igual ao existente)

1. Selecionar o retangulo superior esquerdo
2. Localizar e clicar no Endpoint inferior esquerdo do retângulo
3. Localizar e clicar no Endpoint superior esquerdo do retângulo

Move (para dar novo alinhamento as duas cadeiras)

1. Selecionar a cadeira de cima
2. Localizar e clicar no Endpoint superior da cadeira
3. Digitar @0,300

Criando blocos

Mesa redonda

Make block (para criar um bloco das entidades que compõem a mesa redonda)

1. Digitar MesaRedonda na caixa Name
2. Clicar no botão Select object
3. Selecionar a mesa e as cadeiras (janela window)
4. Clicar no botão Pink point
5. Clicar no botão Snat to Center da barra Object Snap
6. Localizar o Center do círculo (mesa), clicar
7. Clicar no botão OK

Repetir o procedimento anterior para criar os seguintes blocos:

PEÇAS SANITÁRIAS PARA O BANHEIRO

Abrir novo arquivo clicando em New e na pasta Start from Scratch.
Criar um nível de trabalho (Layer) para as peças sanitárias.

Desenhando a pia

1. Digitar 50,50
2. Digitar @1000,600

(Zoom Extents/Zoom Real Time para adequar a visibilidade do desenho)

(Criar linhas construtivas para identificar o centro do retângulo)

Ellipse (para desenhar a linha externa da cuba)

1. Digitar C
2. Clicar no botão Snap to intersection
3. Localizar e clicar no Intersection, no centro do retângulo
4. Digitar @300,0
5. Digitar @0,250

Ellipse (para desenhar a linha interna da cuba)

1. Digitar C
2. Clicar no botão Snap to intersection
3. Localizar e clicar no Intersection, no centro do retângulo
4. Digitar @250,0
5. Digitar @0,180

(Apagar as linhas constrtivas)

Move (para descocar a elipse interna 20 mm para baixo)

1. Selecionar elipse interna
2. Clicar no botão Snap to quadrant
3. Localizar e clicar no Quadrant inferior da elipse
4. Digitar @0,-20

Circle (para desenhar o primeiro misturador)

1. Clicar no ponto que corresponde ao centro do círculo externo
2. Digitar 20

Array (para desenhar três misturadores dispostos em uma linha e três colunas)
(Uma linha e três colunas com distância de 60)

Move (para posicionar os misturadores na cuba)

1. Selecionar os três misturadores
2. Clicar no botão Snap to Center
3. Localizar e clicar no Centro do círculo do meio
4. localizar e clicar no Quadrante superior da elípse externa da cuba

Enter (o mesmo que clicar em Move)
Selecionar os três misturadores (janela window)
Enter
Localizar e clicar no Centro do círculo da esquerda.
Digitar @0,-50

Desenhando o vaso sanitário

1. Digitar C
2. Marcar um ponto na tela
3. Digitar @200,0
4. Digitar @0,270

Line (para desenhar uma linha horizontal e inclinada)

1. Clicar no botão Snap to quadrant
2. Localizar e clicar no Quadrante superior da elipse
3. Digitar @-60,0
4. Digitar @60<225

Mirror (para espelhar as linhas horizontal e inclinada, acabadas de criar)

1. Selecionar as duas linhas (janela window)
2. Clicar no botão Snap to quadrant
3. Localizar e clicar no Quadrante inferior da elipse e depois no Quadrante superior
4. Enter

Trim ((para aparar partes excedentes da elipse e das linhas inclinadas)

1. Selecionar como limites de corte a elípse e as duas linhas inclinadas.
2. Enter
3. Clicar exatamente sobre as partes a serem aparadas
